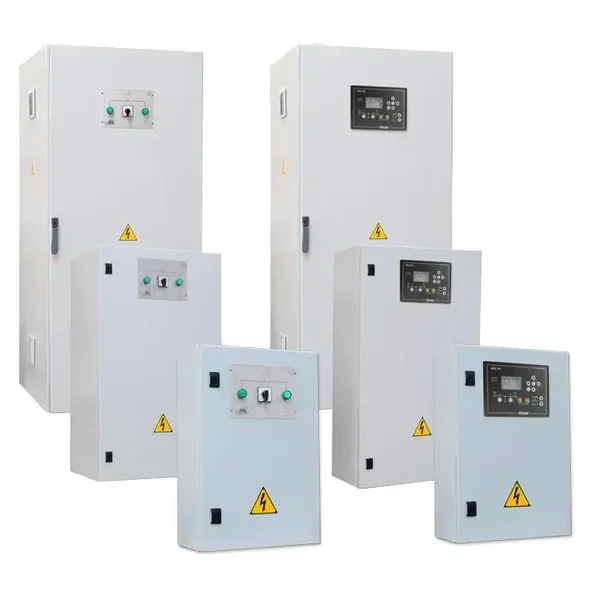

Panneau de contrôle pour la commutation de réseaux ATS – De 25 à 2000 kVA

Panneau de contrôle pour la commutation de réseaux ATS – De 25 à 2000 kVA
1,00 €

Commutateur de transfert automatique réseau / groupe électrogène

🧩 Description générale

Le panneau de contrôle pour la commutation de réseaux ATS (Automatic Transfer Switch) est conçu pour assurer le transfert automatique et sécurisé entre le réseau électrique principal et un groupe électrogène, garantissant une alimentation continue en cas de coupure secteur.

Généralement combiné avec un contrôleur monté à bord du groupe électrogène, le panneau ATS permet un basculement fiable et rapide entre les deux sources d’énergie, assurant un fonctionnement en mode secours, automatique ou manuel selon la configuration.

⚙️ Principe de fonctionnement

  • Surveillance permanente du réseau électrique

  • Démarrage automatique du groupe électrogène en cas de coupure

  • Transfert automatique de la charge vers le générateur

  • Retour automatique sur le réseau lorsque l’alimentation principale est rétablie

  • Séparation complète des circuits de puissance et de commande pour une sécurité de fonctionnement élevée, conforme aux réglementations en vigueur

🏗️ Conception & protection

  • Enveloppe métallique robuste

  • Structure peinte avec une peinture époxy haute résistance

  • Circuits de puissance physiquement séparés des circuits de commande

  • Degré de protection :

    • IP40 (version BASIC – porte fermée)

    • IP54 / IP55 (version LOGICA selon dimensions)

  • Installation intérieure professionnelle

🔧 Versions disponibles

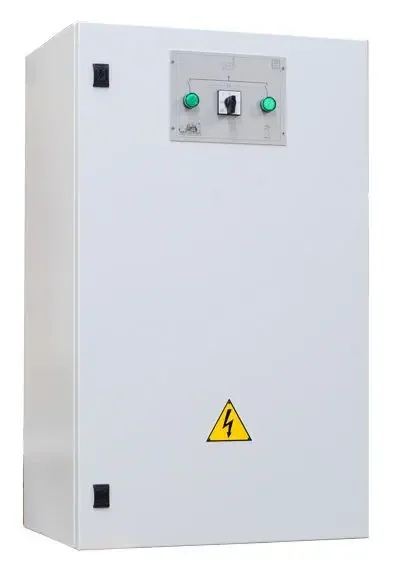

🔹 Version BASIC (commande manuelle)

  • Panneau de commande manuel

  • Sélecteur 4 positions : Réseau – Automatique – 0 – Groupe

  • Voyants lumineux indiquant la source active

  • Fusibles de protection intégrés

  • Idéal en complément d’un panneau de contrôle groupe existant

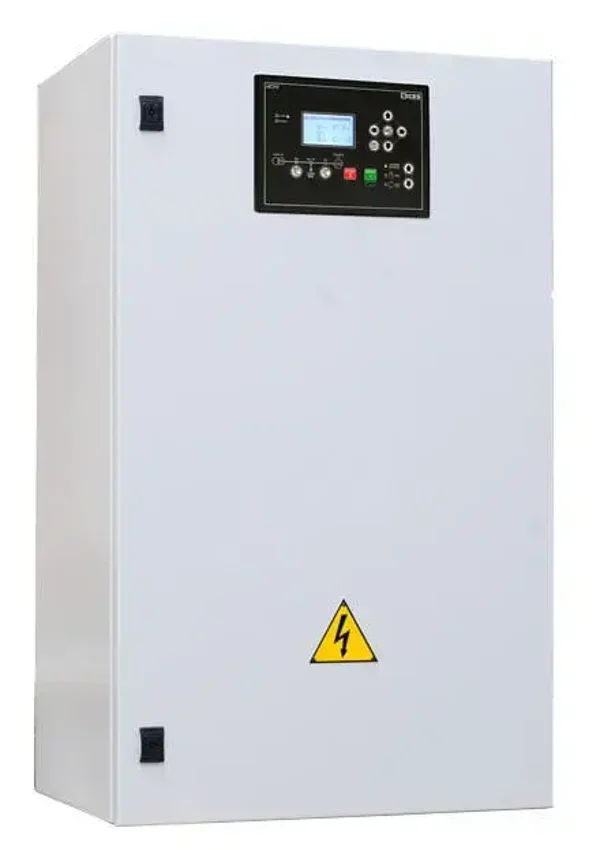

🔹 Version LOGICA (commande automatique)

  • Panneau ATS automatique avec contrôleur à microprocesseur

  • Écran graphique multifonctions

  • Gestion automatique du basculement réseau / groupe

  • Affichage des tensions, fréquences, heures de fonctionnement et tension batterie

  • Adapté aux installations professionnelles et sites critiques

📊 Caractéristiques techniques principales

  • Plage de puissance : 25 à 2000 kVA

  • Intensité nominale : de 45 A à 4000 A

  • Fréquence : 50 / 60 Hz

  • Tension : 230 / 400 V (autres tensions sur demande)

  • Commutation 4 pôles

  • Contacteurs verrouillés ou inverseur motorisé selon la puissance

  • Conforme aux normes CE

  • Fabrication certifiée ISO 9001

🌐 Fonctions avancées (version LOGICA)

  • Mesure tensions et fréquences réseau / groupe

  • Compteur d’heures de fonctionnement

  • Surveillance batterie

  • Historique des alarmes

  • Tests périodiques automatiques

  • Communication possible via ports série ou Ethernet (selon configuration)

  • Options : transformateurs de courant, chargeur batterie automatique, supervision à distance

✅ Avantages clés

✔ Continuité d’alimentation garantie
✔ Sécurité maximale des installations
✔ Solution fiable pour applications professionnelles
✔ Conforme aux normes européennes
✔ Excellent rapport performance / prix
✔ Compatible avec la majorité des groupes électrogènes

🧠 Domaines d’application

  • Groupes électrogènes diesel ou gaz

  • Industrie et tertiaire

  • Bâtiments professionnels

  • Sites sensibles et critiques

  • Secours électrique

  • Installations avec groupes électrogènes simples ou doubles (Dual Gensets)

📦 Disponibilité

✔ Panneau ATS de 25 à 2000 kVA
✔ Versions BASIC et LOGICA
✔ Livraison France et export
